GⅡCLZ型鼓形齒式聯軸器
齒式聯軸器由齒數相同的內齒圈和外齒組成，由于內齒和外齒有很大的 ，故允許聯接的聯傳動軸系有較大的位移，并能承受較大的載荷。
詳細描述
齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面 在齒輪軸線上， 齒側 較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可 齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬 的接觸狀態。
齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工 作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動， 并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓 形齒式聯軸器角向補償大于直齒式聯軸器， 均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用.

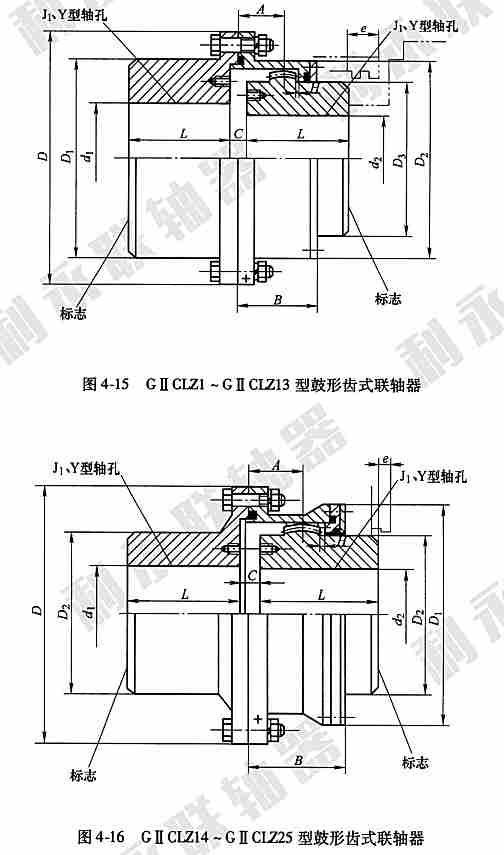

GⅡCLZ型—鼓形齒式聯軸器 (JB/T 8845.2-2001)替代(ZBJ19014-88)
G ⅡCLZ型鼓形齒式聯軸器基本參數和主要尺寸
| 型號 | 公稱扭矩Tn(N.m) | 許用轉速 [n](r/min) | 軸孔直徑 | 軸孔長度 | D | C | 轉動慣量Kg.m2 | 重量Kg | |
| Y | J1 | ||||||||
| d1 d2 | L | ||||||||
| GIICLZ1 | 355 | 4000 | 14 16 19 | 42 | - | 103 | 8 | 0.016 | 3.5 |
| 20 22 24 | 52 | 38 | 0.015 | 3.3 | |||||
| 25 28 | 62 | 44 | 0.016 | 3.5 | |||||
| 30 32 35 (38) | 82 | 60 | 0.020 | 4.1 | |||||
| (40 42 45 48 50) | 112 | 84 | |||||||
| GIICLZ2 | 630 | 4000 | 16 18 19 20 22 24 | 52 | 38 | 115 | 8 | 0.027 | 5.3 |
| 25 28 | 62 | 44 | 0.025 | 4.8 | |||||
| 30 32 35 38 | 82 | 60 | 0.028 | 5.7 | |||||
| 40 42 45(48 50 55 56) | 112 | 84 | 0.032 | 7.2 | |||||
| (60) | 142 | 107 | 0.032 | 9.2 | |||||
| GIICLZ3 | 1000 | 4000 | 22 24 | 52 | 38 | 127 | 8 | 4.036 | 3.8 |
| 25 28 | 62 | 44 | 0.044 | 7.8 | |||||
| 30 32 35 38 | 82 | 60 | 0.044 | 7.6 | |||||
| 40 42 45 48 50 55 56 | 112 | 84 | 0.053 | 12.5 | |||||
| (60 63 65 70 71) | 142 | 107 | 0.053 | 16.5 | |||||
| GIICLZ4 | 1600 | 4000 | 38 | 82 | 60 | 149 | 8 | 0.085 | 10.5 |
| 40 42 45 43 50 55 56 | 112 | 84 | 0.102 | 13.5 | |||||
| 60 63 65(70 71 75) | 142 | 107 | 0.156 | 16.5 | |||||
| (80) | 172 | 132 | 0.156 | 19.4 | |||||
| GIICLZ5 | 2800 | 4000 | 38 | 82 | 60 | 167 | 10 | 0.17 | 17.4 |
| 40 42 45 48 50 55 | 112 | 84 | 0.176 | 18.1 | |||||
| 60 63 65 70 71 75 | 142 | 107 | 0.207 | 23.1 | |||||
| (80 85 90) | 172 | 132 | 0.207 | 28.5 | |||||
| GIICLZ6 | 4500 | 4000 | 45 48 50 55 56 | 112 | 84 | 187 | 10 | 0.300 | 23.9 |
| 60 63 65 70 71 75 | 142 | 107 | 0.300 | 29.3 | |||||
| 80 85 90 95 | 172 | 132 | 0.356 | 35.4 | |||||
| 100(105*) | 212 | 167 | 0.417 | 36.2 | |||||
| GIICLZ7 | 6300 | 3750 | 50 55 56 | 112 | 84 | 204 | 10 | 0.458 | 29.6 |
| 60 63 65 70 71 75 | 142 | 107 | 0.534 | 36.3 | |||||
| 80 85 90 95 | 172 | 132 | 0.628 | 43.8 | |||||
| 100 105*(110)(115*) | 212 | 167 | 0.759 | 54.3 | |||||
| GIICLZ8 | 9000 | 3300 | 55 56 | 112 | 84 | 230 | 12 | 0.734 | 37.8 |
| 60 63 95 70 71 75 | 142 | 107 | 0.860 | 46.1 | |||||
| 80 85 90 95 | 172 | 132 | 0.996 | 54.9 | |||||
| 100 110 115*(120)(125) | 212 | 167 | 1.187 | 67.4 | |||||
| GIICLZ9 | 14000 | 3000 | 60 63 65 70 71 75 | 142 | 107 | 256 | 12 | 1.43 | 60 |
| 80 85 90 95 | 172 | 132 | 1.66 | 71.8 | |||||
| 100 110 120 125 | 212 | 167 | 1.997 | 88 | |||||
| 130 135*(140)(150) | 252 | 202 | 2.3 | 104.4 | |||||
| GIICLZ10 | 20000 | 2650 | 65 70 71 75 | 142 | 107 | 287 | 14 | 2.32 | 76.1 |
| 80 85 90 95 | 172 | 132 | 2.69 | 91.1 | |||||
| 100 110 120 125 | 212 | 167 | 3.12 | 111.5 | |||||
| 130 140 150 | 252 | 202 | 3.739 | 133.5 | |||||
| GIICLZ11 | 31500 | 2350 | 110 120 125 | 212 | 167 | 325 | 14 | 4.89 | 137 |
| 130 140 150 | 252 | 202 | 5.64 | 162.4 | |||||
| 160 170 175* | 302 | 242 | 6.5 | 193 | |||||
| GIICLZ12 | 45000 | 2100 | 130 140 150 | 252 | 202 | 362 | 16 | 9.56 | 212.8 |
| 160 170 180 | 302 | 242 | 11.05 | 268 | |||||
| 190 200 | 352 | 282 | 12.37 | 290 | |||||
| GIICLZ13 | 63000 | 1850 | 150 | 252 | 202 | 412 | 18 | 15.72 | 272.3 |
| 160 170 180 185* | 302 | 242 | 18.14 | 320 | |||||
| 190 200 220 225* | 352 | 282 | 25.36 | 370 | |||||
| GIICLZ14 | 100000 | 1650 | 170 180 185* | 302 | 242 | 462 | 22 | 27.6 | 389 |
| 190 200 220 | 352 | 282 | 30.7 | 438 | |||||
| 240 250 | 410 | 330 | 34.4 | 509 | |||||
| GIICLZ15 | 160000 | 1500 | 190 200 220 | 352 | 282 | 512 | 22 | 49.7 | 566 |
| 240 250 260 | 410 | 330 | 55.9 | 650 | |||||
| 280 | 470 | 380 | 62.3 | 740 | |||||
| GIICLZ16 | 224000 | 1300 | 220 | 352 | 282 | 580 | 28 | 84.8 | 751 |
| 240 250 260 | 410 | 330 | 94.9 | 857 | |||||
| 280 300 320 | 470 | 380 | 105.4 | 947 | |||||
| GIICLZ17 | 315000 | 1200 | 250 260 | 410 | 330 | 644 | 28 | 155.3 | 1110 |
| 280 290* 300 320 | 470 | 380 | 173 | 1255 | |||||
| 340 360 365* | 550 | 450 | 198 | 1465 | |||||
| GIICLZ18 | 450000 | 1050 | 280 (295) 300 320 | 470 | 380 | 726 | 28 | 278 | 1580 |
| 340 360 380 | 550 | 450 | 315 | 1830 | |||||
| 400 | 650 | 540 | 362 | 2160 | |||||
| GIICLZ19 | 630000 | 950 | 300 320 | 470 | 380 | 960 | 32 | 490 | 2115 |
| 340 350 360 380 (390) | 550 | 450 | 558 | 2457 | |||||
| 400 420 440 450 460 | 650 | 540 | 645 | 2892 | |||||
| 470* | 650 | 540 | |||||||
| GIICLZ20 | 900000 | 800 | 360 380 390* | 550 | 450 | 928 | 32 | 960 | 3223 |
| 400 420 440 450 460 | 650 | 540 | 1109 | 3793 | |||||
| 480 500* | 650 | 540 | 1109 | 3793 | |||||
| 530 540* | 800 | 680 | 1340 | 4680 | |||||
| GIICLZ21 | 1250000 | 750 | 400 420 440 450 460 | 650 | 540 | 1022 | 40 | 1740 | 4780 |
| 480 500 | 650 | 540 | |||||||
| 530 540* | 800 | 680 | 2111 | ||||||
