LXT接中間套型星形彈性聯軸器（JB/T 10466-2004)

產品分類：

產品簡介： LXT接中間套型星形彈性聯軸器是我廠按JB/T10466-2004標準生產的彈性聯軸器，該星形彈性聯軸器具有的緩沖和減振的功能，特別適合泵、風機等這類中等載荷設備與電機的聯接。中間套使換聯軸器彈性墊不用移動設備......

訂購熱線： 15128789423

產品詳情

LXT接中間套型星形彈性聯軸器是我廠按JB/T10466-2004標準生產的彈性聯軸器，該星形彈性聯軸器具有的緩沖和減振的功能，特別適合泵、風機等這類中等載荷設備與電機的聯接。中間套使換聯軸器彈性墊不用移動設備，變得加方便。

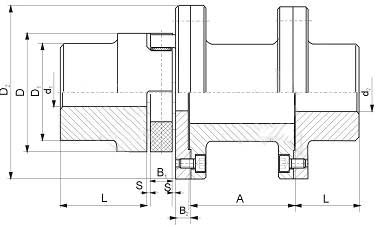

LXT接中間套型星形彈性聯軸器

LXT型接中間套星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004）（單位：mm）

型號	公稱轉矩/N.m	軸孔直徑d1、d2	軸孔長度L		D	D1	D2	Amin	B1	B2	S	質量m/kg
			Y型	J1型								Amin時	每增加1m
LXT3	200	10、11	25	22	65	48	100	30	15	9.5	2.5	3.65	0.42
		12、14	32	27
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
LXT4	400	12、14	32	27	80	66	115	40	18	9.5	3	5.51	0.7
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
LXT5	560	14	32	27	95	75	140	50	20	11	3	10	0.76
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42	112	84
LXT6	630	16、18、19	42	30	105	85	150	50	21	11	3.5	12.4	1.05
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48	112	84
LXT7	800	20、22、24	52	38	120	98	175	70	22	15	4	18.6	1.25
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55	112	84
LXT8	900	22、24	52	38	135	115	190	70	26	15	4.5	25.1	1.42
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55、56	112	84
		60、63、65	142	107
LXT9	2000	30、32、35、38	82	60	160	135	215	90	30	17.5	5	37.5	2
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXT10	5000	40、42、45、48、50、55、56	112	84	200	160	260	90	34	18.5	5.5	62.4	2.5
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXT11	7100	50、55、56	112	84	225	180	285	90	38	23.5	6	92.3	3.2
		60、63、65、70、71、75	142	107
		80、85、90、95	172	132
		100	212	167
LXT12	8000	60、63、65、70、71、75	142	107	255	200	330	110	42	24	6.5	122.1	3.6
		80、85、90、95	172	132
		100、110	212	167
LXT13	10000	60、63、65、70、71、75	142	107	290	230	370	110	46	28	7	164.3	4
		80、85、90、95	172	132
		100、110、120、125	212	167
LXT14	14000	60、63、65、70、71、75	142	107	320	255	410	130	50	31.5	7.5	242.8	5.2
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXT15	20000	80、85、90、95	172	132	370	290	460	130	57	35.5	9	346.5	6.2
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXT16	25000	85、90、95	172	132	420	325	520	150	64	37	10.5	463.2	6.6
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242
