LT(原TL型)彈性套柱銷聯軸器

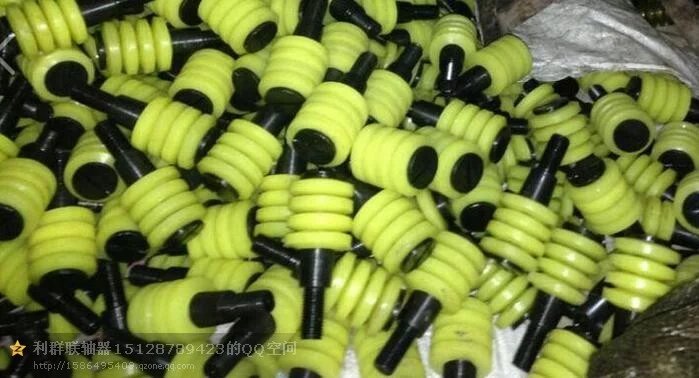

屬于非金屬彈性元件撓性連軸器，其結構上與凸緣聯軸器很相似，但是兩個半連軸器的聯接不用螺栓而用帶橡膠或皮革套的柱銷，以實現兩半聯軸節的聯接。彈性套柱銷聯軸器曾經是我國應用廣泛的水泵聯軸器，早在 20 世紀50 年代末期即已制訂為機械部標準， JB08 — 60 彈性套柱銷聯軸器，是我國個部標準。為了換柱銷套時簡便而不拆移機器，設計中應注意留出距離A;為了補償軸向位移，安裝時應注意留出響應大小的 c 。

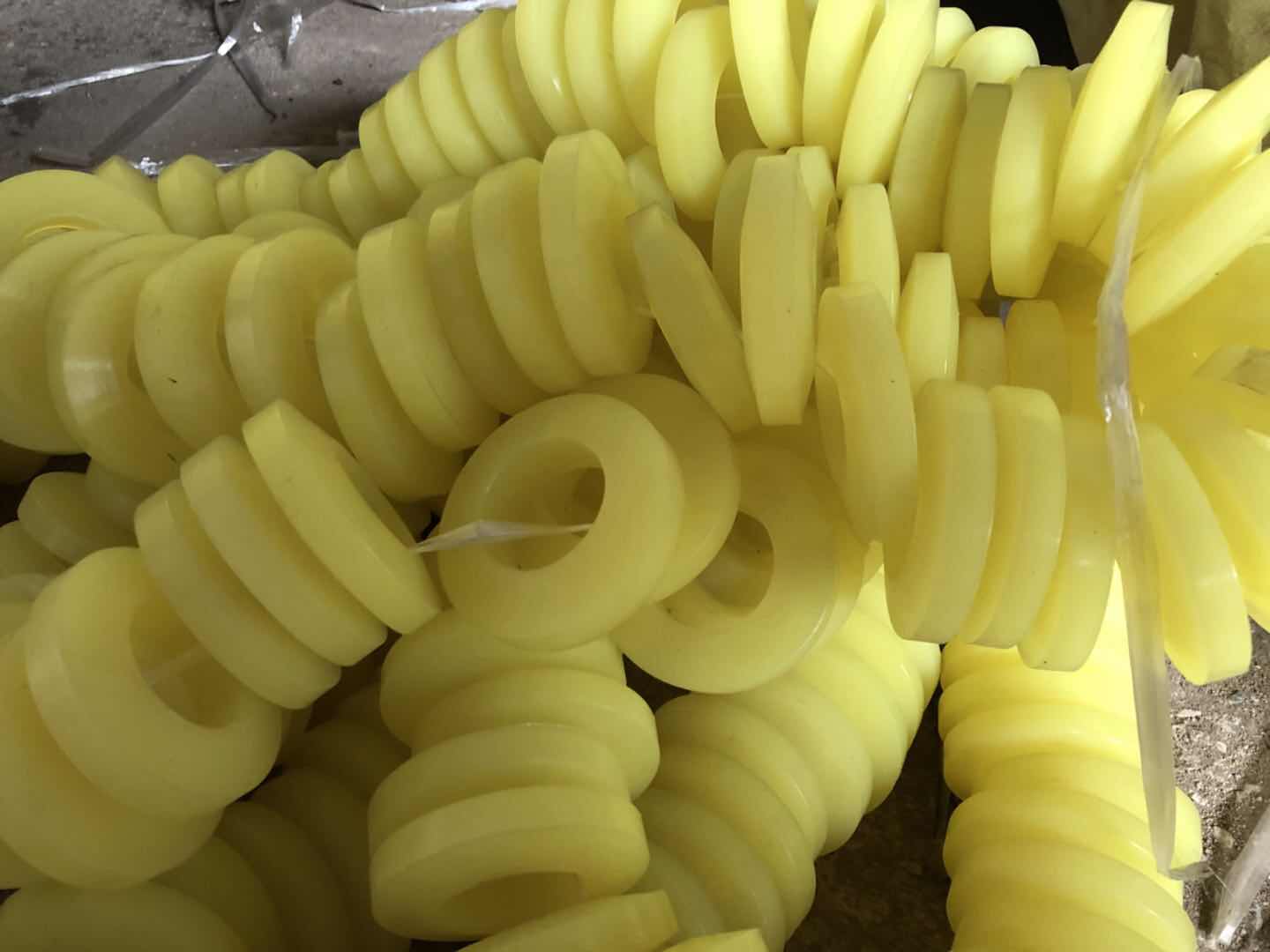

LT(原TL型)彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，換彈性套方便，不用移動半聯軸器，具有補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性柱銷套聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于高速，安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率水泵等傳動。

其它同類產品有： HLL型-帶制動輪彈性柱銷聯軸器|HL型-彈性柱銷聯軸器|ZL型彈性柱銷齒式聯軸器|ZLD型圓錐形軸孔彈性柱銷齒式聯軸|ZLL型-帶制動輪彈性柱銷齒式聯軸

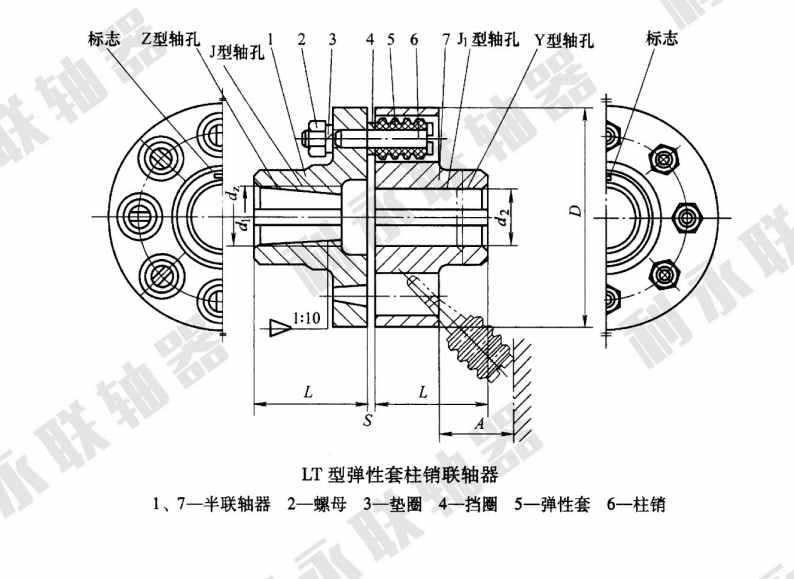

LT型(原TL型)彈性套柱銷聯軸器（GB4323-2002代替GB4323-1984)

型號	公稱扭矩 Tn (N.M)	許用轉速n (r/min)		軸孔直徑d1 d2 dz		軸孔長度			D	A	S	質量 m Kg	轉動慣量I (Kg.m2 )
						Y型	J、J1、Z型
		鐵	鋼	鐵	鋼	L	L1	L
TL1	6.3	6600	8800	9	9	20	14	-	71	18	3	1.16	0.0004
				10 11	10 11	25	17
				12	12 14	32	20
TL2	16	5500	7600	12 14	12 14			42				1.64	0.001
				16	16 18 19	42	30		80
TL3	31.5	4700	6300	16 18 19	16 18 19	42	30	42		35	4	1.9	0.002
				20	20 22	52	38	52	95
TL4	63	4200	5700	20 22 24	20 22 24				106			2.3	0.004
					25 28	62	44	62
TL5	125	3600	4600	25 28	25 28	62	44	62	130	45	5	8.36	0.011
				30 32	30 32 35	82	60	82
TL6	250	3300	3800	32 35 38	32 35 38
				40	40 42	112	84	112	160			10.36	0.026
TL7	500	2800	3600	40 42	40 42
				45	45 48
TL8	710	2400	3000	45 48 50	45 48 50				190			15.6	0.06
				55	55 56
									224	65	6	25.4	0.13
					60 63	142	107	142
TL9	1000	2100	2850	50 55 56	50 55 56	112	84	112	250	65		30.9	0.20
				60 63	60 63 65	142	107	142
					70 71
TL10	2000	1700	2300	63 65 70	63 65 70				315	80	8	65.9	0.64
				71 75	71 75
				80 85	80 85	172	132	172
					90 95
TL11	4000	1350	1800	80 85 90 95	80 85 90 95				400	100	10	122.6	2.06
				100 110	100 110	212	167	212
TL12	8000	1100	1450	100 110	100 110				475	130	12	218.4	5.00
				120 125	120 125
					130	252	202	252
TL13	16000	800	1150	120 125	120 125	212	167	212	600	180	14	425.8	16
